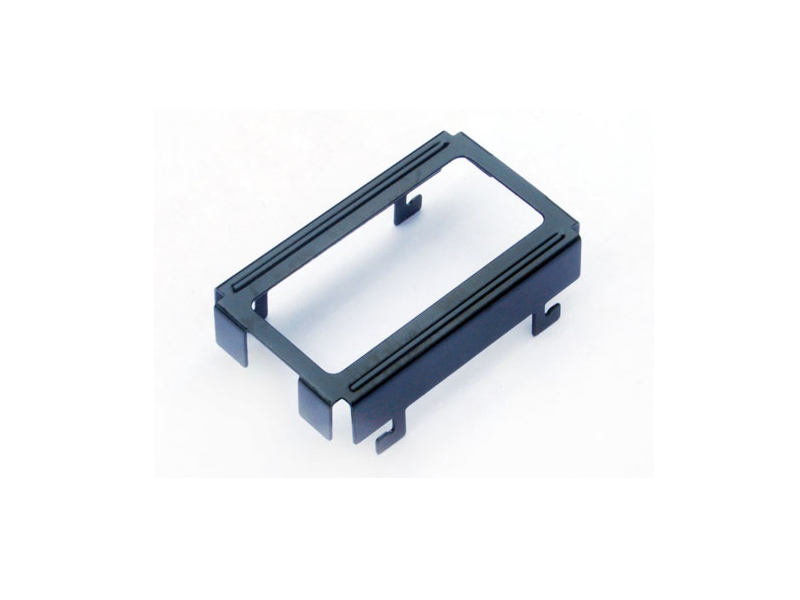

液晶模組鐵框簡稱為鐵框，有時稱鐵殼。
鐵框的主要作用：
提高產品的結構強度，在液晶顯示模組內部，主要做支撐，保護和裝飾LCD等部件。特別是目前數碼電子產品設計越來越薄，LCM液晶顯示模式組的厚度也相應薄，設計時應使用鐵框框來保護整個顯示元件，使其超薄設計，但其實力滿足相應的可靠性要求。因此，目前的電子產品幾乎總是會使用鐵框，另外，鐵框上有屏蔽，接地時也可以在GND放電中起作用。
鐵框常用材料有鋁，不銹鋼，銅等。最常用的是SUS系列不銹鋼板。
SUS不銹鋼板：SUS304L，SUS304H，1 / 4H，3 / 4H，1 / 2H等。不生銹，容易添加，中等價格。鋁合金：重量非常輕，加工容易，但價格較高。銅合金，可焊接但容易氧化。
鐵框的生產過程：
A、切割：根據設計尺寸確定紙張的寬度和長度。
B、將紙張裝入卷筒。
C、預沖壓：第一批零件定位，形狀，尺寸加工驗證。
D、第一次檢查：首批檢驗。
E、連續沖孔：連續沖?？鞗_。
F、清潔：清除表面污漬等。
G、檢驗：形狀，尺寸，表面質量等檢驗。
H、包裝和儲存。
鐵框的結構設計要求：
材料選擇在沒有特殊要求的情況下，優選不銹鋼SUS304 1 / 2H材料。鐵框焊接要求，選擇白銅。
厚度選擇：
根據整個產品的設計尺寸要求確定厚度。普通厚度為：0.1mm，0.15mm，0.2mm，0.3mm或其他尺寸。
液晶模組鐵框的總體要求：
為了確保鐵框設計的可行性，應首先考慮設計尺寸結構的相關部分確保連接組件的效果。鐵框與相應部件之間應緊密配合，不能取下與間隙，不要選鐵框容易松動或脫落。
